电缆穿楼板封堵的五种方法!你们做对了吗?

浏览: 作者: 来源: 时间:2024-08-05 分类:行业新闻

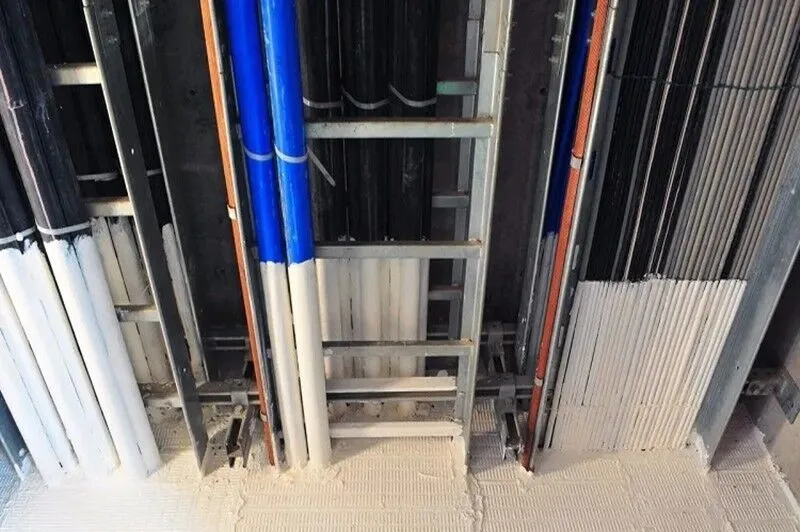

电缆穿楼板时要做防火封堵,是电气以及消防验收的重点,也是质量缺陷的高发区,电缆竖向贯穿楼板,如若封堵随意不严密,形成大量孔洞或空隙,一旦火灾发生,火势或烟雾就会因为“烟囱效应迅速蔓延

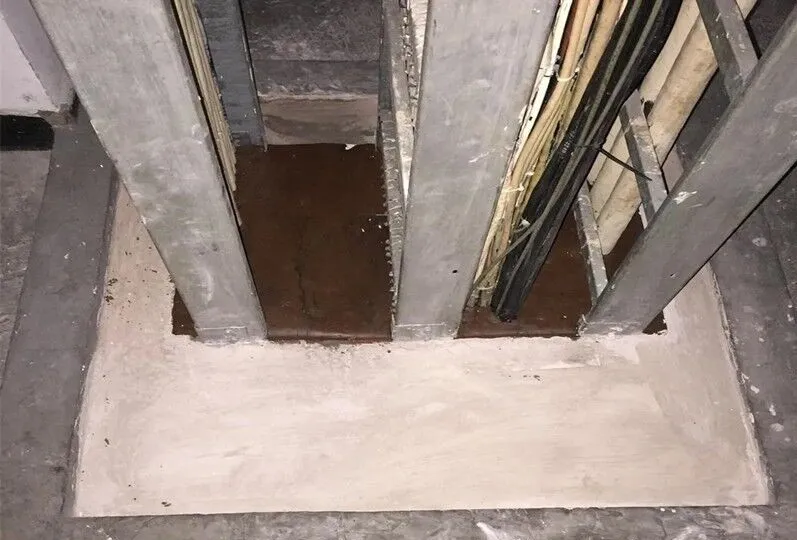

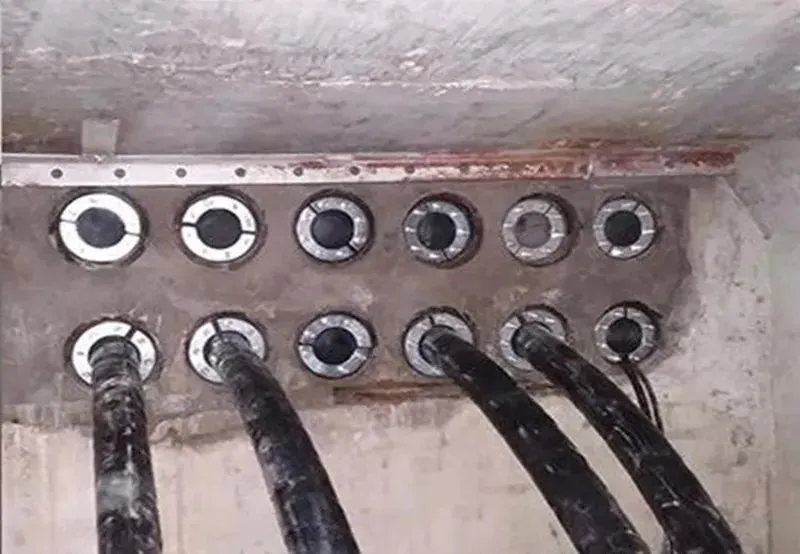

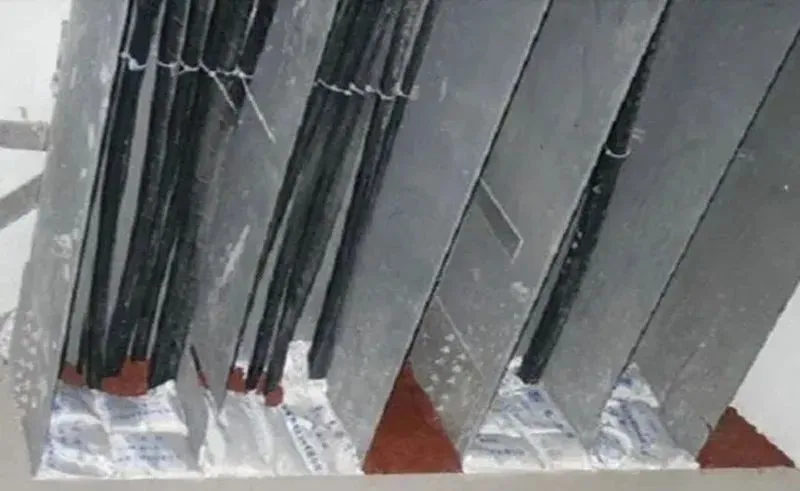

大家来看看,下面这些电缆穿楼板防火封堵的反面案例,千万别学:



那么,电缆穿楼板防火封堵怎么做才规范?


依据DL/T 5707《电力工程电缆防火封堵施工工艺导则》,电缆穿楼板防火封堵可采用五种方法:①耐火隔板和无机堵料封堵、②耐火隔板和阻火包封堵、③防火复合板封堵、④防火涂层板封堵、⑤密封模块封堵封堵原理和具体做法总结如下,以供大家在工程中结合规范参考实施。


1

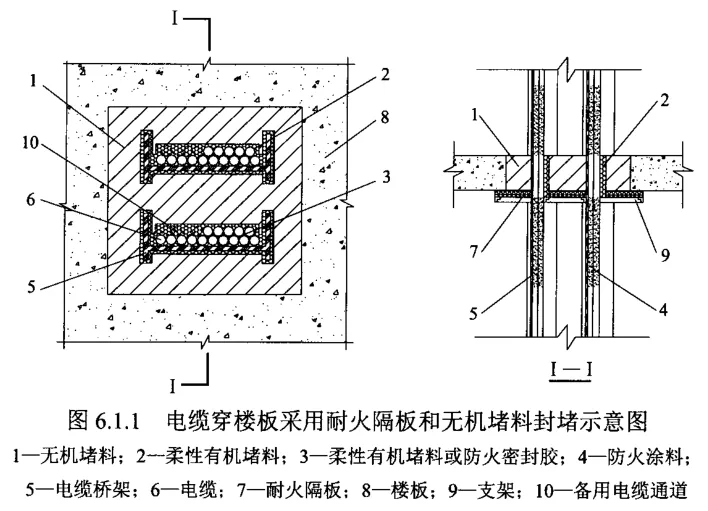

耐火隔板和无机堵料封堵



耐火隔板是由多种不燃材料压制而成,具有阻燃性能好、机械强度高、耐腐蚀等特点;无机堵料是由耐高温不燃无机材料和速固材料混合而成,一般为灰色粉末状,与水混合后用于填注电缆孔洞封堵或电缆沟阻火墙,防火防潮性能良好




规范图例:




施工流程:

清理封堵部位→电缆间隙中填充柔性有机堵料或防火密封胶电缆束外围包绕柔性有机堵料安装承托支架测量待封堵的孔洞及电缆桥架尺寸切割耐火隔板在楼板下部拼装固定耐火隔板将混合好的无机堵料填注孔洞勾缝抹平涂刷电缆防火涂料清理现场


2

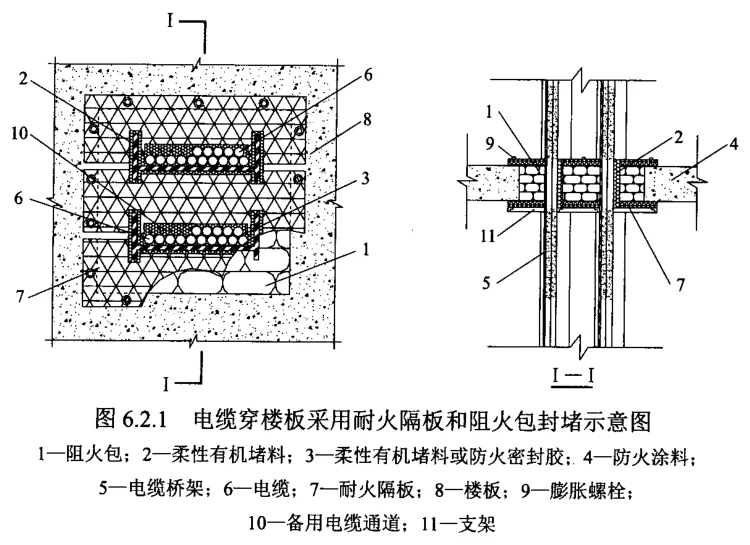

耐火隔板和阻火包封堵



耐火隔板是由多种不燃材料压制而成,具有阻燃性能好、机械强度高、耐腐蚀等特点;阻火包是由经特殊处理的玻纤布制成袋状,填充不燃、耐火、隔热和膨胀材料,可在较高温度下膨胀凝固,形成隔热隔气、防火防潮的密封隔断。




规范图例:




施工流程:

清理封堵部位→电缆间隙中填充柔性有机堵料或防火密封胶电缆束外围包绕柔性有机堵料→测量待封堵孔洞及电缆桥架尺寸→安装底部承托支架→切割耐火隔板→拼装、固定楼板下部耐火隔板→堆砌阻火包→安装楼板上部耐火隔板→缝隙处填充柔性有机堵料→涂刷电缆防火涂料→清理现场


3

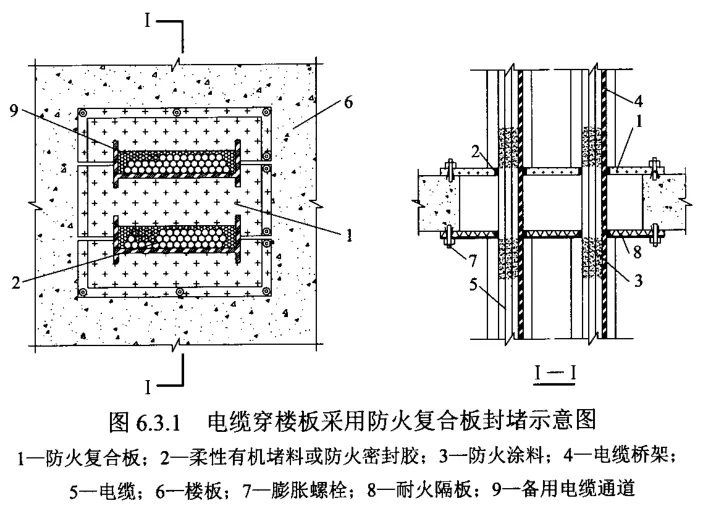

防火复合板封堵



防火复合板是由无机和有机难燃材料模压成型的夹芯复合板,具有难燃、耐腐蚀、耐候性好、强度高等特点,可根据使用场景尺寸任意切割,采用固定件固定,施工方便。




规范图例:




施工流程:

清理封堵部位→电缆间隙中填充柔性有机堵料或防火密封胶→测量封堵孔洞及电缆桥架尺寸→切割防火复合板、耐火隔板→拼装固定防火复合板、耐火隔板→缝隙处填充柔性有机堵料或防火密封胶→涂刷电缆防火涂料→清理现场


4

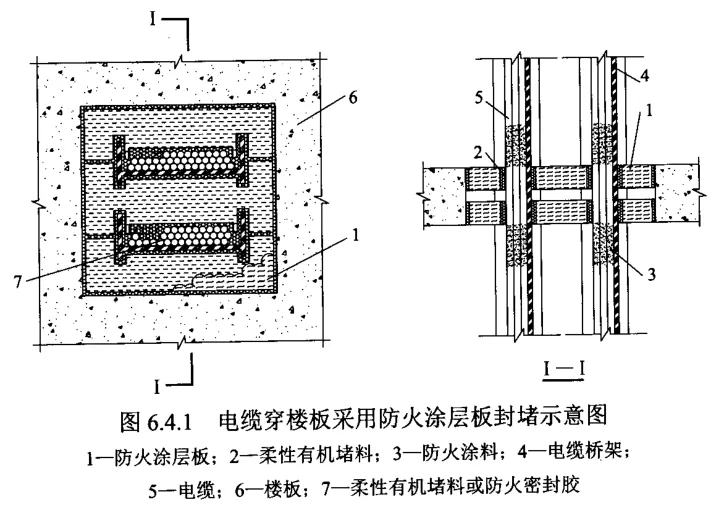

防火涂层板封堵



防火涂层板的防火涂层遇火时可形成碳纤层,阻挡火焰的串烧,板材易切割,施工便捷,易于二次穿越,适用于各种规则开孔的封堵




规范图例:




施工流程:

清理封堵部位→电缆间隙中填充防火密封胶→测量封堵孔洞及电缆桥架尺寸→切割防火涂层板→涂抹固定用防火密封胶→拼装、镶嵌防火涂层板→缝隙处填充防火密封胶→涂刷电缆防火涂料→清理现场


5

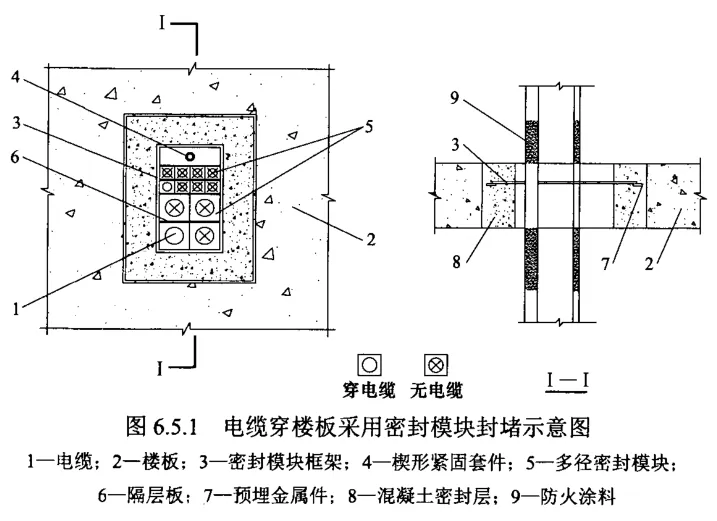

密封模块封堵



密封模块采用标准的可变径密封模块,实现像搭积木一样的组合设计,一个开孔可容纳数十根不同直径的电缆,支持无损增加或更换电缆,安装便捷,具有良好的防火、防水、耐腐蚀等特性。




规范图例:




施工流程:

清理封堵部位→选择模块和框架→固定框架→框架接地→穿电缆→安装模块→安装隔层板→安装楔形紧固套件→清理现场

文章来源转自:建筑工程鲁班联盟
